Инструкции к ручным швейным машинам Подольск с ножным приводом

Подольские швейные машинки считаются бытовыми и во времена СССР сослужили достойно службу. Сейчас же они устарели, однако есть мастера, которые продолжают их использовать. Чтобы разобраться в вопросе, стоит рассмотреть историю, виды модели, основные характеристики, распространённые виды поломок.

История

Швейная машинка «Подольск» имеет богатую историю. В двадцатом столетии активно продавались модели «Зингер». Подольское предприятие при этом выпускало свои модели, но первоначально они не пользовались большим спросом. В 1994 году удалось заключить важный контракт с компанией «Зингер». К этому времени насчитывалось три популярные модели.

Подольские швейные машины

Виды и характеристики

К распространенным швейным машинам «Подольск» относятся такие модели из каталога:

  • «Подольск 2м».
  • «Подольск 132».
  • «Подольск 142».

«Подольск 2м»

Они славятся высокой работоспособностью, лучшими материалами. Предусмотрена облегчённая смазка, есть регулировка. К важным характеристикам приписывают такое:

  • длина стежка;
  • размеры;
  • масса машинки;
  • размеры платформы;
  • подача материала;
  • тип маховика.

«Подольск 2м»

Это идеальная машинка для домашнего шитья. Она работает с шерстяными, шелковыми тканями. Продукция отличается прочностью, поломки возникают крайне редко.

  • платформа 371 на 178 мм;
  • длина стежка 4 мм;
  • исполнение — ручное;
  • масса устройства 11.5 кг;
  • предельные обороты 1200.

Посмотрев общую инструкцию, становится понятно, что маховик вращается в одном направлении. Чтобы не запутаться в челночном устройстве, не стоит полностью разбирать комплект. Лапку рекомендуется выставлять в открытом положении.

Внимание! На нитконаматывающий элемент запрещено что-либо устанавливать. Это может быть катушка с нитками либо кусок ткани.

Модель годится для шитья двухниточной строчкой. Чтобы сделать стежок, задействуется не только игла, челнок, но и нитепритягиватель. Шпульки предлагаются разных вариантов. Есть элементы с колпачками, а также без них.

Отдельно необходимо рассмотреть принцип намотки. Основным элементом в данном процессе выступает шпулька. Она вращается за счет механизма навеса. Человеку не придется прилагать значительных усилий, главное — смотреть за натяжением нитки.

Важно! Распространенной ошибкой новичков считается неполное высвобождение маховика. Он должен быть открытым, чтобы минимизировать износ деталей

Высвобождение маховика

«Подольск 132»

Особенность этой машинки кроется в таких параметрах:

  • напряжение 220 вольт;
  • номера игл 70-110;
  • длина стежка 4 мм;
  • размер головки 290 на 178 на 412 мм;
  • предельная частота 1000 оборота;
  • размер лапки 4,5 мм;
  • ширина зигзага 5 мм.

Подольск 132

При использовании швейной машинки маховик запрещено вращать в противоположном направлении. Если необходимо переместить ткань, это делается только на игле. Головка при этом должна находиться в опущенном состоянии. Новички часто стараются протолкнуть материал силой. В результате, игла ломается, придётся её заменять.

В комплекте к товару предоставляются иглы, щётки, лампы, нитковдеватель и дополнительные лапки. По требованиям безопасности важно следить за исправностью проводов питания. Если лампа выходит из строя, требуется заменить запчасть. Перед этой процедуры штепсельная вилка вынимается.

Совет! При работе не стоит держать руки рядом с движущимися частями машинки.

Распространенной проблемой является поломка челнока. Ремень периодически приходится поправлять. Чтобы приступить к работе, лучше прочитать инструкцию и проверить основные узлы. Существуют особенности по заправке верхней нити, поскольку стоит регулировать нажимную лапку.

Катушка с нитками устанавливается сверху. Если её требуется заменить, важно извлечь шпульный колпачок. Проще всего делать прямолинейную строчку. Есть возможность регулировать её длину, а также направление. Регулятор с зубцами находится в боковой части машинки.

Шпульный колпачок

«Подольск 142»

Представленная бытовая машинка подходит для бытового применения. Она используется на синтетических, шерстяных, хлопчатобумажных тканях. Можно делать прямую либо зигзагообразную строчку.

«Подольск 142»

  • длина стежка 4 мм;
  • вылет рукава 170 мм;
  • подъем лапки 6 мм;
  • размеры шкафа 570 на 430 на 780 мм;
  • масса 39 кг.

В комплекте товара предоставляется набор игл, шпилька, лампа и руководство. Для подготовки к работе стоит проверить корпус и осмотреть основные узлы. По конструкционным особенностям часто страдает фрикционный винт. Из строя может выходить маховик либо шпулька. При работе имеет смысл регулировать натяжение лапки.

Натяжение лапки

Настройка швейной машины «Подольск»

Ручная швейная машинка «Подольск» проста в наладке, необходимо немного ознакомиться с устройством.

  • подставка,
  • регуляторы,
  • крепления,
  • нитенаправитель,
  • лапка,
  • привод,
  • пластина,
  • тумба,
  • двигатель ткани,
  • катушка,
  • защёлка маховика,
  • крышка корпуса,
  • рычаг.

Узлы машинки

Во время настройки стоит придерживаться правил. Производится отладка регулятора, необходимо смотреть инструкцию. У современных моделей имеются колёсики, однако тут всё делается вручную. Детали необходимо переставлять, учитывается смещение пружины. Так регулируется намотка и шпулька. Для выдвижения нити предусмотрен план:

  • загиб ушек,
  • высвобождение регулятора,
  • протяжка рычага,
  • зажим ушек.

Чтобы натянуть нитку, придется воспользоваться несколькими механизмами на панели. Без инструмента задействуется винт, челнок. Эксплуатация элемента не возможна без шайбы, она воздействует на винт. Проверка на материале происходит после ослабления нити.

Ослабления нити

Важно! Если видны петли, значит, с нажимом перестарались.

Хорошо, если узелки не прощупываются. Механизмы с лапками настраиваются отдельно. Внутри корпуса используется пружинный механизм. Регулятор дает возможность настроить её натяжение. Во время процесса необходимо найти золотую середину. Для этого регулируется сход, необходимо создать минимальное давление на пластину. Если перестараться, шов будет смещен и будет некрасиво смотреться.

Наиболее распространенные причины поломок машин

Подольские швейные машины выходят из строя по разным причинам:

  • обрыв нитки,
  • поломка иглы,
  • неисправность наматывателя,
  • деформация катушки.

Если рассматривать обрыв нитки, он происходит из-за плохого качества материала. Заправка должна производиться согласно инструкции. Если внутри шпульки ослабевает пружина, придётся её поменять. Иной раз проблема кроется в мелком винте. На конце у него имеются зазубрины, они не должны быть сточены.

Обрыв нити

Когда наблюдается плохая строчка, специалисты грешат на регулятор, надо нести в ремонт. Если шайба на нём соскакивает, происходит неравномерная намотка нитки. Плохое продвижение по ткани осуществляется по нескольким причинам. Это может быть рейка либо планка. Механизм не дожимает либо пережимает материал.

Выше рассмотрены подольские швейные машинки, которые имеют богатую историю. Предусмотрены интересные модели, можно ознакомиться с характеристиками. Есть особенности настройки машин, необходимо знать распространённые причины поломок.

Подольские швейные машины: ручные с ножным приводом, инструкция, сколько весит

Выражаем Вам благодарность за покупку швейной машины нашего завода.
Прежде чем начать пользоваться машиной, прочтите внимательно настоящее руководство. Вы там найдете все необходимое о швейных операциях, которые выполняет машина.
Когда Вы подробно ознакомитесь с руководством, не спешите выбрасывать его, оно всегда может Вам пригодиться и дать необходимую справку.

1. ОБЩИЕ ТРЕБОВАНИЯ

  1. Правильная установка иглы — одно из главных условий работы машины.
    Будьте внимательны при замене иглы.
  2. Перед включением машины в сеть убедитесь в отсутствии нарушения изоляции в присоединительных проводах и в исправности электроаппаратуры (инструкция электропривода прилагается).
    Машина может включаться в сеть только с напряжением 220 В. При напряжении сети 127В необходимо пользоваться трансформатором.
  3. Маховик поворачивать только на себя, в противном случае это может вызвать запутывание ниток в челночном устройстве.
  4. Прежде чем начать шить, необходимо сначала ввести иглу в материал, придерживая концы ниток, затем опустить нажимную лапку и сделать 2—3 укола поворотом маховика вручную.
  5. Необходимо быть осторожным по отношению к поднимающейся и опускающейся игле.
  6. При неправильной заправке ниток машина шить не будет.

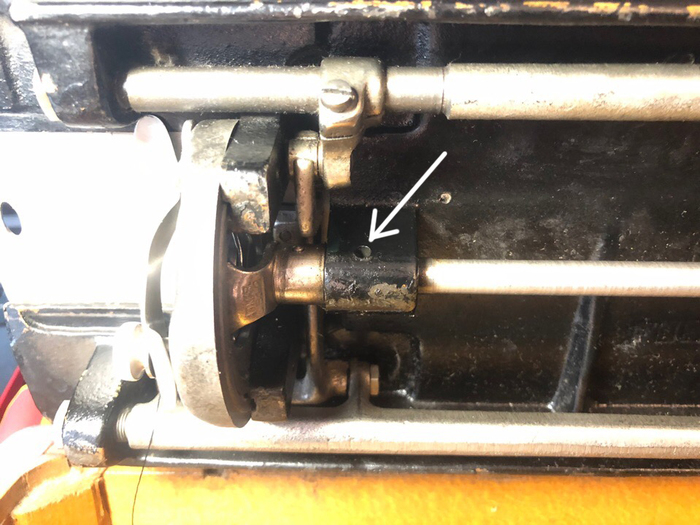

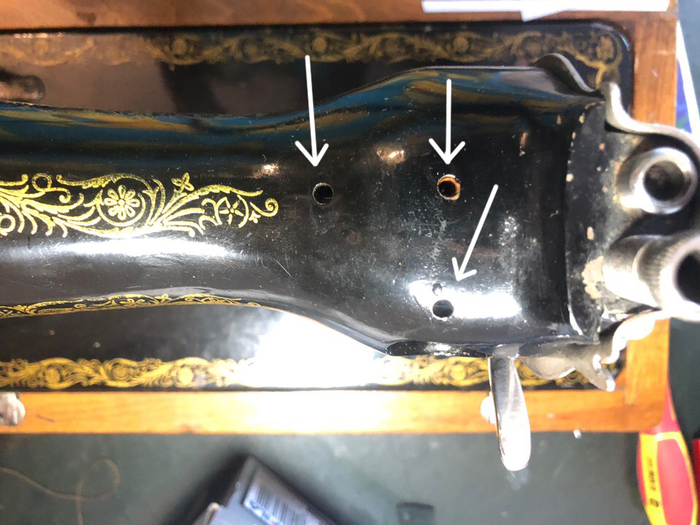

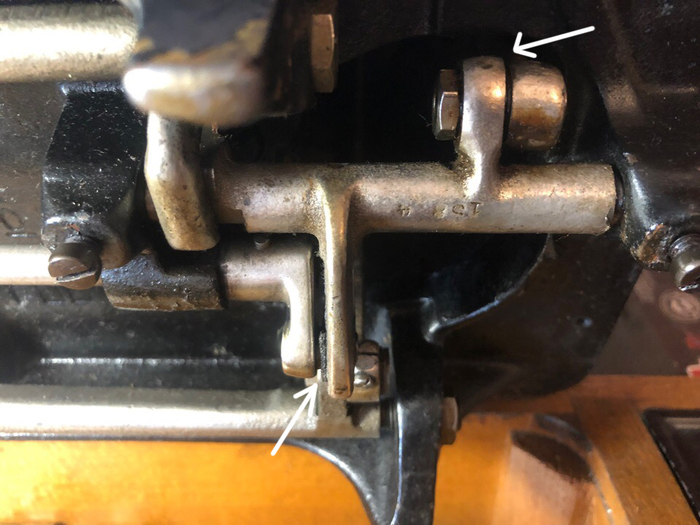

  7. Следить за чистотой и регулярной смазкой машины. Нельзя для смазки машины применять растительные или животные масла, которые затвердевают, вызывая тяжелый ход машины.
    Для смазки машины необходимо применять масло для швейных машин или масло типа И-20А ГОСТ 20799-75.
  8. Нельзя тянуть и подталкивать материал во время шитья, чтобы не поломать иглу.
  9. Все необходимые работы во время ухода за машиной или проведения ремонта следует выполнять только после выключения машины из сети путем отсоединения штепсельной вилки из сетевой розетки.

2. НАЗНАЧЕНИЕ МАШИНЫ

Бытовая швейная машина класса 142 предназначена для шитья хлопчатобумажных, льняных, синтетических, шерстяных и шелковых тканей прямой или зигзагообразной строчкой одной или двумя (двухстержневыми) иглами, для выполнения декоративных и специальных строчек, а также для вышивания и штопки. В оглавление

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1 Максимальная частота вращения главного вала, об/мин.— 1000.
Примечание: При максимальной скорости шитья износ деталей произойдет быстрее.
3.2. Наибольшая суммарная толщина сшиваемых материалов, мм — 4,5
3.3. Подъем нажимной лапки, мм — не менее 6.
3.4. Длина стежка (регулируется), мм — до 4.
3.5. Ширина зигзага (регулируется), мм — до 5.
3.6. Смещение иглы вправо-влево от середины (регулируется), мм — 2,5.
3.7. Габариты головки, мм — 290x178x412.
3.8. Вылет рукава, мм — не менее 170.
3.9. Масса машины с ножным приводом, кг — не более 39.
3.10. Габаритные размеры стола-шкафа, мм — 570x430x780.
3.11. Масса машины с электроприводом в чемодане-футляре, кг —не более 16.
3.12. Габариты чемодана-футляра, мм — 500x220x340.
3.13. Применяемые иглы:0220 № 70, 80, 90, 100, 110 ГОСТ 22249-76 и двухстержневые № 0240 № 70, 80, 90 ГОСТ 22249-76.
Применяемые нитки: швейные хлопчатобумажные 21 текс х 3 (№ 30); 16,5 текс х 3 (№ 40); 13 текс х З № 50); 10 текс х 3 (№ 60); 7,5 текс х 3 (№ 80) ГОСТ 6309-80, а также нитки из натурального шелка № 65 ГОСТ 22665-77.

4. КОМПЛЕКТ ПОСТАВКИ

4.1 Машина швейная класса 142 изготовляется в следующих вариантах:
а) машина швейная с ножным приводом и столом-шкафом (142-22, 142-22-0, 142-22-1);
б) машина швейная с электроприводом на подставке в чемодане (142-33).
в) машина швейная со столом-шкафом, с ножным и электрическим приводом (142-22-33); 142-22-1-33). В оглавление

Читать еще:  Укоротить юбку: способы в зависимости от модели

4.2 К каждой машине прикладывается:
а) набор принадлежностей, вложенный в коробку:
иглы — 5 шт.
иглы двухстержневые — 3 шт.
масленка — 1 шт.
отвертка большая — 1 шт.
отвертка малая — 1 шт.
штопальное приспособление — 1 шт.
лапка с линейкой — 1 шт.
лапка-запошиватель1— 1 шт.
шпулька — 4 шт.
нож-вспарыватель в футляре — 1 шт.
щетка-кисточка — 1 шт.
лампа осветительная напряжением 220 В,
мощностью -15 ватт — 1 шт.
нитковдеватель — 1 шт.
приспособление для потайной строчки — 1 шт.
лапка для пришивки пуговиц — 1 шт.
лапка-рубильник — 1 шт.
лапка для получения рельефной строчки и пришивки шнура — 1 шт.
лапка для петель и глади — 1 шт.;
б) руководство по эксплуатации со свидетельством о приемке и гарантийным талоном.

4.3 Комплектовка машины со столом (рис. 1)
Головка 3 своей нижней частью (платформой) 15 крепится к столу-шкафу при помощи двух шарниров 14 и винтов 16, козырек 11 двумя винтами 13 и шайбами 12 привинчивается к платформе машины.

5. ПОДГОТОВКА МАШИНЫ К РАБОТЕ

5.1. Подготовка к работе машины с ножным приводом (см. рис. 1)

Откинуть верхнюю крышку 2 и положить ее на предварительно открытую дверцу 1 стола-шкафа как на опору.
Затем поднять передний клапан 5, вытащить головку машины 3 и, опустив клапан, установить на него головку машины.

После этого ремень 6 надеть на ручей маховика 4, два конца его продеть через отверстия в козырьке 11 и соединить скрепкой. Перед началом работы ремень 6 надеть на приводное колесо 7.
Работа на ножной машине требует определенного навыка. Начинающим прежде всего необходимо научиться работать на холостом ходу машины. Для этого нужно со стороны маховика 1 (рис. 2а) освободить фрикционный винт 2 и повернуть его в направлении, указанном стрелкой (на себя). Одновременно другой рукой удерживать маховик в неподвижном состоянии.
Попеременным нажатием ног на педаль 8 (см. рис. 1) привести в движение маховое колесо 4, которое должно вращаться в направлении, указанном на рисунке стрелкой.

При переключении машины на рабочий ход нужно быть предельно внимательным.
Фрикционная шайба 1 (рис. 26) должна быть поставлена рожками 4 наружу, т. е. к фрикционному винту 2. Затем завернуть фрикционный винт 2 до упора и ввернуть винт 3.
Если при таком положении машина на рабочий ход не включается, следует вывернуть упорный винт 3 и повернуть шайбу 1 на пол-оборота и снова, закрепив фрикционным винтом 2, ввернуть винт 3.

5.2. Подготовка к работе машины с электроприводом (рис. 3)

К машине прикладывается шнур с тремя вилками. Вилка 4 включается в гнездо реостата 5, вилка 3 — в гнездо двигателя на машине, вилка 2 — непосредственно в розетку от сети.
Для включения осветительной лампы вилку 1 нужно вставить в розетку, расположенную в верхней крышке машины.
Машина пускается в работу путем плавного нажатия ногой на педаль реостата 5. При пуске рекомендуется, слегка касаясь правой рукой обода маховика, повернуть его в направлении, указанном на рисунке стрелкой (т. е. на себя).
Примечание: Не следует сильно натягивать приводной пассик. При нажатии в средней части, он должен прогибаться примерно на 5мм.

5.3. Элементы управления и составные части машины (рис. 4)

1. Лапка нажимная.
2. Стержень лапки.
3. Иглодержатель.
4. Игловодитель.
5. Крышка.
6. Рычаг нитепритягивателя.
7. Винты крепления крышки.
8. Стержни для катушек.
9. Узел натяжения моталки.
10. Указатель выбора вида строчек.
11. Указатель ширины зигзага.
12. Моталка.
13. Маховик.
14. Ручка ширины зигзага.
15. Ручка смещения иглы влево и вправо.
16. Ручка переключения вида строчек.
17. Рычаг обратной подачи.
18. Ручка регулятора длины стежка.
19. Регулятор натяжения верхней нитки.
20. Рукав с платформой.
21. Пластина задвижная.
22. Челночное устройство.
23. Двигатель материала.
24. Пластина игольная.

5.4. Установка или замена иглы (рис. 5)

Поворотом маховика на себя игловодитель устанавливают в крайнее верхнее положение.
Затем иглу 1 вставляют в иглодержатель 2 вверх до упора и закрепляют винтом 3.
Плоская сторона колбы 4 (лыска) на игле должна быть обращена в сторону от работающего.
Примечание: Игла всегда вставляется вверх до упора, длинным желобком со стороны входа нити.

5.5. Подготовка машины к работе

Сначала закрепить фрикционный винт 2 (см. рис. 26), повернув его в сторону, противоположную стрелке, т. е. установить машину на рабочий ход.
Затем установить иглу в крайнее верхнее положение поворотом маховика на себя.
После этого поднять нажимную лапку 5 (рис. 6) рычагом подъема 2 и вытянуть до упора из крышки рукава катушечный стержень 3 вверх и установить на него катушку с нитками.

5.6. Заправка верхней нитки

Верхнюю нитку заправляют в следующей последовательности (рис.7):

а) с катушки 1 в отверстия 2 и 3 нитенаправителя;
б) между шайбами натяжения регулятора 6;
в) через нитенаправительную пружину 5;
г) вниз под крючок 7;
д) вверх через отверстие рычага нитепритягивателя 4;
е) вниз в проволочный нитенаправитель 8;
ж) вниз в нитенаправитель 9 на игловодителе;
з) в ушко иглы 10 со стороны работающего от себя.

Нитки в двухстержневую иглу заправляются в такой же последовательности.

5.7. Получение качественной строчки может быть достигнуто при правильном подборе игл и ниток в зависимости от толщины пошиваемых материалов.

Рекомендуется нижнюю нитку брать на номер тоньше, чем верхнюю, или, в крайнем случае, одного номера.
На купленной Вами машине установлена игла № 100, поэтому для проверки машины на шитье надо применять нитки № 40 и хлопчатобумажные ткани типа бязи или фланели.
При шитье тонких и вязких материалов рекомендуется направлять и придерживать материал или подкладывать под материал тонкую бумагу, чтобы избежать стягивания шва.
Номера игл и ниток в зависимости от пошиваемых материалов указаны в табл. 1.
Примечание: Таблицу современных игл Вы можете посмотреть здесь. Пользоваться необходимо тем типом игл, на которые настроена машина. Отечественные иглы — диаметр колбы равен 1.75мм, импортные — 1.7мм.

Швейные машины марки «Подольск» — полный обзор

В этой статье речь пойдёт о «Подольске» — самой дешёвой и доступной машинке в Советском Союзе и пост-перестроечной России. Каждая вторая семья в том или ином виде имела подобный аппарат.

История

В 19 веке Георг Нейдлингер – европейский агент фирмы Зингер, предложил основать производство швейных машин в России. Завод под руководством Вальтера Франка Диксона строился быстро. Провинциальный Подольск имел много дешевой земли и рабочей силы. Немецкий концерн, расширяя производство швейного оборудования, в 1902 году открыл в Подольске завод.

К 1913 году Подольское предприятие выпускало 600 000 машинок в год. Это 2500 изделий в день. Они продавались по всей Российской Империи, не уступали по качеству импортным устройствам, для небогатых людей реализовывались в рассрочку. На территории страны была развернута сеть фирменных магазинов.

После революции предприятие было национализировано, но, несмотря на разрыв отношений с «головным офисом», производство оборудования не прекратилось. Лишь 77 лет спустя, в 1994 году, «Зингер» возобновил сотрудничество с подольским представительством.

Модели

Подольск 2м

Наиболее распространённый в РФ аппарат – простая машина с ручным приводом, иногда с ножной педалью; долгое время была почти единственной ходовой машинкой в России. До сих пор в школьных мастерских можно увидеть такие экземпляры с ручным приводом.

Достоинства: по мощностным характеристикам она не уступает современным электронным аналогам. Толстые ткани сшивают аккуратно и надежно.

Недостатки: ограниченный ассортимент действий. Можно заниматься только самыми простыми операциями.

Подольск 132

Модель специализируется на работе с синтетикой, шёлком, льном и шерстью.

Строчки, которыми можно шить:

Также «Подольск-132» может вышивать и штопать. Возможно использование как одностержневых, так и двустержневых игл.

Перечень разрешённых к использованию ниток:

  1. 1 текс х 3 (№30);
  2. 16,5 текс хЗ (№40);
  3. 13 текс х 3 (№ 50);
  4. 10 текс х 3 (№ 60);
  5. 7Т5 текс х 3 (№,80) ГОСТ 6309-73;
  6. Нитки из натурального крученого шелка № 65 по ГОСТ 22665-77

Достоинства: надёжная, долговечная, простая в освоении;

Недостатки: тяжёлая, занимает много места.

Подольск 142


Простой агрегат из стальных деталей — почти не ломается. Как и её предшественница (132-я), эта модель шьёт и прямой строкой, и зигзагом.

От предыдущей модели отличается несущественно:

  1. улучшенное качество металла, из которого произведены детали и
  2. улучшенный дизайн с эргономикой (удобство управления).

Подольск 142 требует лишь периодического ухода и смазки; в наличии устройство для наматывания нити.

Достоинства: надёжность, высокое качество сборки, долговечность.

Недостатки: масса, габариты

Настройка швейной машины «Подольск»

Проверка работоспособности

Если в ваши руки попал экземпляр машинки (а других сейчас не найти — только если кто-то бережно хранил её несколько десятков лет в идеальных условиях), прежде всего нужно:

  1. Проверить челночный ход (чистка отсека от очёсов — просто необходимая мера);
  2. Снять все подвижные элементы, которые получается снять (включая игольную пластину и главную крышку);
  3. Ветошью или специальной щёточкой (со щетинками из мягкого металла) пройтись по зубчикам, пазам вращения (где копится больше всего грязи из-за масла/солидола) и по шпульному колпачку;
  4. Как бы анекдотично не звучало, но постарайтесь сделать так, чтобы после обратной сборки машинки у вас не осталось лишних деталей. Особенность продукции Подольской фабрики в том, что лишних деталей у неё просто не бывает.
Читать еще:  Как делать подвороты на джинсах

Как ставится игла

Многие начинающие швеи могут «срезаться» на этом моменте, и посчитать, что машинка безвозвратно сломана и не подлежит ремонту — часто оказывается, что в неё просто неправильно поставлена игла.

На схематичном рисунке изображено, как всё должно выглядеть:

Смазка центральных узлов

Важно соблюдать два правила:

  1. Не забывайте о труднодоступных местах — соединительные стыки, малозаметные пазы, шарниры. Основные узлы — вал, привод, почти всегда имеют отверстия, в которые можно капнуть специального масла. ГОСТ по маслам описан в инструкции;
  2. Внешняя, видимая часть устройства так же нуждается в смазке, как и внутренняя — это сильно облагораживает внешний вид машинки. Постарайтесь не замасливать места, на которых позже будет находиться ткань, чтобы не пришлось её выбрасывать из-за жирных пятен.

Регулировка Подольска. Особенности игловодителя

Периодически, при работе с грубой тканью, происходит следующее — из-за специфики материала игловодитель сдвигается вверх и швейная строка начинает прерываться. Чтобы это предотвратить, нужно изменить положение иглы. Делается это следующим образом:

  1. Регулировочный винт крепления игловодителя находится внутри корпуса фронтального отсека, и доступ к нему возможен только через специальное отверстие. Вы не увидите винт, но в его пазы на ощупь можно ставить короткую плоскую отвертку. Винт находится с правой стороны машинки, и его нужно лишь ослабить, но ни в коем случае не выкручивать полностью! Вставить его обратно будет значительно сложнее.
  2. Поворотом маховика подведите носик челнока к игле и отрегулируйте положение иглы так, чтобы в момент встречи носика челнока и иглы, он проходил нижней кромкой выше ушка иглы на 1,5 — 1,8 мм. После установки этого положения, плотно затяните винт игловодителя.

Тест состояния привода

Как вы знаете, при ручном шитье, элементы привода крутятся в разные стороны — малый вал по часовой стрелке, большой — против. На каждом из них находятся винты — втулки, их нужно плотно зафиксировать, предварительно смазав спец. маслом. Сначала большой вал, затем малый.

ДЛЯ ТЕХ, КТО ШЬЕТ. Швейная машина Подольск

Самая распространенная швейная бытовая машина, несмотря на 21 век, век электроники, швейная машина Подольск класса 2М. Простая, старенькая швейная машинка с ручным, иногда ножным приводом, а еще реже электроприводом. Купить такую машину можно чисто за символическую цену, поскольку морально они давно устарели, да и ремонт их подчас обойдется дороже, чем стоимость швейной машинки Подольск. Однако, многие до сих пор используют такие машины и на то есть масса причин.

Преимущество швейной машины Подольск

Одно из главных достоинств швейной машины Подольск в том, что многие эксплуатационные характеристики не уступают некоторым современным швейным машинам, а в большинстве случаев превосходят.

Подшить джинсы или прошить толстый участок кожи смело можно на швейной машинке Подольск, чего не скажешь о современных «белошвейках».
Поскольку устройство и инструкции всех моделей прямострочных машин типа Подольская, даже импортного исполнения, практически одинаковое, то почти нет проблем с запчастями. Их всегда можно купить на любом «блошином» рынке. Но, как правило, покупать ничего и не приходится, поскольку металлические детали практически не ломаются. Это относится только к ручным швейным машинам Подольск, выполняющим лишь одну прямую строчку. Завод ПМЗ выпускал и другие модели швейных машин, выполняющих строчку зигзаг — Подольск 142; 132 и другие. Это машинки полного зигзага и речь о них в других статьях, например Швейная машина Чайка.

Еще одно преимущество такой швейной машинки состоит в том, что большинство «поломок» связано с неправильно установленной иглой и заправкой верхней нитки. То есть ремонтировать эту машину практически не приходится, требуются лишь профилактический осмотр и смазка.

Как установить иглу в машинку Подольск

Чтобы самостоятельно отремонтировать, настроить машину Подольск, иногда достаточно правильно поставить иглу. Казалось бы, простое дело, однако некоторые швеи действительно не могут это сделать правильно, и порой вызывают мастера, полагая, что машина сломана.

Почти у всех машин Подольск и ее импортных аналогов игла вставляется так как показано на рисунке. Лезвие иглы, по которому проходит носик челнока, должно стоять слева, а длинная канавка для нитки — справа. Но учтите, что у некоторых машин, особенно первых моделей игла ставится наоборот.

Чтобы убедиться, как правильно установить иглу в машинку, снимите игольную пластину, и проверните маховое колесо, наблюдая за носиком челнока. С какой стороны иглы он будет проходить, с той стороны и должно быть лезвие. Заправлять же нитку нужно со стороны длинного желобка иглы.
Наклейте скотчем на корпусе небольшую схему положения иголки. Может вы, и знаете, как правильно вставить иглу, но ваша дочь школьница обязательно поставит ее не так.

Ремонт швейной машинки Подольск своими руками

Конечно, случаются иногда и поломки у такой машинки, но чаще всего они связаны с ослаблением креплений узлов или любопытством «домашних» умельцев, разбирающих узлы машинки полностью. В таких случаях намного проще купить по объявлению «новую» машинку, чем ее отремонтировать.
Единственное, что можно сделать своим руками, это подтянуть крепление узлов (В) внизу платформы машинки (М — места смазки).

Но прежде чем начать ремонт швейной машины Подольск, следует очистить от очесов отсек челночного хода и других механизмов: рейку, челночный ход, шпульный колпачок, пазы, в которых вращается он и другие соединения.
Снимите все, легко снимающиеся детали: фронтальную крышку, игольную пластину, лапку, иглу и др. Разберите челночный ход.
Запомните, как все собирать обратно или сделайте зарисовку, схему. Лишних деталей у швейной машинки Подольск нет — все они имеет свое предназначение.
Очищать лучше всего жесткой кисточкой для клея или старой зубной щеткой.

Теперь можно проверить крепление соединительных узлов и втулок. Втулки эти конусные и фиксируются от раскручивания контргайкой. Если в креплениях имеется сильный продольный люфт (такое бывает), ослабьте гайку и подтяните (вправо) отверткой втулку, но не слишком плотно, чтобы люфт уменьшился, но небольшой зазор оставался.

Сложность заключается в том, чтобы не перетянуть крепление во время завинчивания гайки. Гайка, при закручивании, тянет за собой винт, поэтому удерживайте винт-втулку в необходимом положении отверткой, и осторожно затягивайте гайку. С пятого раза получается неплохо.

Смазка швейной машинки Подольск

После проверки всех креплений, их регулировки (без необходимости лучше не регулируйте), приступайте к смазке машинки. Вот здесь уже можно усердно поработать, смазывая все трущиеся места и детали.
Рекомендуем закапывать масло шприцом — очень удобно и экономно. При смазке надо иногда проворачивать маховик машинки, так масло лучше проходит в мелкие зазоры и вам будет видно, где еще нужно смазать. Не забывайте про заднюю крышку, которую вы сняли, там много чего можно и нужно смазать.
Аккуратней смазывайте фронтальную часть машинки, хотя там много шарниров и их так хочется хорошенько пролить их маслом. Но эта часть машины контактирует с тканью и бывает очень обидно, когда во время шитья, на светлую вещь, вдруг попадает капля масла. Для смазки главного вала сверху на корпусе есть специальные отверстия.

Ручной привод швейной машинки Подольск

Посмотрите, в каком состоянии ручной привод машинки. Очень часто бывает, что все узлы его ослаблены и не смазаны. Подтяните винты-втулки (M) и (K) большой отверткой. Конечно, все нужно обильно смазать, особенно закапать масло под эти винты, поскольку они выполняют одновременно и функцию втулки.

Если деревянная ручка болтается, поставьте нижний край втулки с ручкой на массивную металлическую поверхность, верхний край втулки развальцуйте молотком, только желательно это делать умеющему человеку, иначе можно повредить ручку.
Проверьте крепление привода к корпусу швейной машины и подтяните мощной отверткой или ключом.

Устройство для намотки ниток

Самый слабый узел швейной машинки Подольск — устройство для намотки ниток. Чаще всего изнашивается резиновый ободок и отремонтировать его практически невозможно, разве что снять его подмотать в паз немного нитки.
Обязательно проверьте крепление мотального устройства к корпусу машинки (Т). Иногда чтобы его подтянуть придется снять маховое колесо.

Винт (У) регулирует прижим колесика с резиновым ободом к маховику. Добейтесь такого положения, при котором колесо будет надежно зацепляться с маховиком при опущенном рычаге и полностью отключаться при поднятом. Лучше всего настраивать его положение при одетой на вал шпульке, с уже намотанной ниткой.
Отверстие (М) предназначено для смазки, не забывайте смазывать устройство для намотки нитки тоже.

Швейная машина Подольск не проворачивается

Самый сложный и к сожалению нередкий случай, когда швейная машина не проворачивается вообще, вызывая недоумение и массу фантазий по поводу такой «поломки».
На самом деле, это не поломка, просто швейную машинку смазали неподходящим маслом, а иногда даже подсолнечным, путая швейную машинку со сковородкой.

Пока на ней работают, она будет вращаться даже на подсолнечном масле, но после длительного стояния обнаруживается, что машинка не проворачивается, заклинила. Подсолнечное масло просто непросто высыхает, превращаясь в клей. Поскольку это далеко не редкий случай, даем совет, как убрать засохшую смазку.
Снимите все возможные крышки и детали и залейте во все доступные и не доступные места масло. После этого, когда мало проникнет во все узлы и соединения, залейте в те же места керосин и оставьте машину на сутки, как минимум.

Читать еще:  Как сшить брюки женские на резинке своими руками: схема пошагово без выкройки

Спустя сутки или более, снимите маховое колесо, только обратите внимание, как установлены лепестки (Л) фрикционной шайбы (вверх). Затем возьмите отвертку и вставьте в прорезь главного вала (Z), и очень осторожно пытайтесь расшевелить главный вал. Очень важно не сломать прорезь вала, поскольку она чугунная и при излишнем усилии легко отламываются ее края. Если вал даже не шевелится, снова повторите процедуру смазки керосином, масло уже не нужно. И так до тех пор, пока он не начнет слегка шевелиться.
Когда вал уже будет проворачиваться, поставьте привод и вхолостую крутите машину, постоянно добавляя смазки и керосина, пока не появится легкий ход.

Конечно это не полный перечень всех регулировок и настроек, которые имеет швейная машина Подольск, но вполне достаточный, чтобы самостоятельно исправить многие неполадки.

Бытовая Швейная Машина ПМЗ. Нюансы выбора и Первичная профилактика.

Здравствуйте, уважаемая аудитория Pikabu.

В данном посте речь пойдёт про то, как я проводила первичную профилактику бытовой швейной машины ПМЗ им.Калинина.

В прошлом посте я уже писала про критерии, почему выбрала именно такую машину: отсутствие свободного места для промышленной машины, желание разобраться в принципе работы машины, научиться делать ровные и красивые строчки с крепкой затяжкой каждого стежка.

Для себя я выбрала именно ПМЗ, так как устройство механизма было знакомым ещё со школьных уроков труда.

Швейные машины классов 1 и 2 включают модели: 1-М, 1-А, 2-М.

2-М сразу отсекается из списка-эту машинку вы сразу отличите по наличию пластикового регулятора внизу справа

Эта модель уже современнее своих предшественниц и содержит пластиковые детали внутри корпуса, поэтому нам не подходит.

Мой выбор пал на ту, которую я вам показывала в предыдущем посте. И все случилось очень просто-приехала, посмотрела общее состояние, позадавала вопросы об использовании ранее, хранении. Советую прежде всего расспросить владельца об условиях хранения, если она стояла десятки лет в холодном гараже, кладовке, в сырости, то такой вариант-гиблое дело. При осмотре обратите внимание на несколько моментов:

-люфт челнока(чем меньше-тем лучше), большой люфт указывает на выработку челночного механизма, т.е. такая машина может в скором времени начать ломать иглы, сказать вам «Адьёс» и придётся искать челнок, либо самостоятельно устранять дефект.

-продвижение материала(у продавца были две машинки, так вот у одной из них продвижения материала не было совсем и была ржавчина на местах крепления валов).

-отсутствие коррозии валов(находятся под машинкой), мест крепления двигающихся деталей, обратите внимание на состояние мест крепления стержня нажимателя лапки и игловодителя-они находятся на фронтальной части головы за пластиной, которая откручивается винтиком в верхней части), обратите внимание на люфты. Стержень и игловодитель должны быть ровными, не искривленными и уверено держаться. В моем случае был минимальный люфт игловодителя, который я исправила.

-устойчивость головы машины на станине, если машина на ножном приводе/на «коробе»- если это настольная машина.

Машинка не должна заваливаться вперёд-назад.

-с собой желательно взять несколько кусочков кожи(я взяла и склеенные в несколько слоёв), нить и иглу для кожи ORGAN LR(90-100)(потом игла была заменена). Если кожа тонкая, стежки будут, но в ином случае стежки будут пропускаться, но это вполне устранимо, это-то мы и хотим настроить в дальнейшем. Я так же прислушивалась к ходу при образовании стежка, стучать игла и челнок не должны.

Мне позволили произвести осмотр и все махинации с обеими машинами, свой выбор я сделала, подметив недостатки для дальнейшей настройки.

Теперь по пунктам. Что важно: профилактика машины, лапка, игла с игловодителем, челнок, зубчатая рейка, длина стежка. По сути, все важно..

В этом посте речь пойдёт о профилактике.

Рассказываю ход своих действий по порядку. Желательно все свои махинации записывать, чтобы потом не было путаницы, если что-то пойдёт не так.

Самое первое перед настройкой-почистить механизмы от пыли. Начинаем разбирать.

Сначала ставим лапку(рычажком сзади) в верхнее положение, иглу лучше снять, чтобы случайно не задеть ее пальцами(нужно открутить винтик справа от иголки, придерживая саму иглу. Вы почувствуете, когда она начнет выпадать). При установке иглы обратно, спил колбы «смотрит» налево.

Если у вас машинка настольная, то возьмите несколько книг или коробку из-под обуви, отверните рычажок внизу справа от головы машинки

и откройте короб, машинка ложится плоской частью на коробку. Снимаем пластину слева от лапки и отложим ее, она нам пока что не нужна.

Разбираем по порядку челнок(собирается в обратном подядке)

Чистим все от пыли, осматриваем детали на наличие заусенок и царапин. Если такое заметили, то берётся алмазный надфиль, слегка зачищается и шлифуется-палируется. В моем случае такой дефект отсутствовал.

Справа от иглы на пластине откручиваем два винтика,

и снимаем пластину, там, наверняка, будет много пыли и всякого такого. Берём кисточку и убираем пыль.

Зубчатую рейку я не стала убирать, кисточка прошла под ней нормально. Но в дальнейшем нам придется ее снять для заточки.

Ставим пластину над зубчатой рейкой, собираем челнок, проходимся по валам все той же кисточкой, счищая пыль. Ставим на место пластину, которую мы вытащили в самом начале( когда я впервые чистила машинку, то пластину ставить не стала, так как при настройке ее снова придется убирать).Устанавливаем ее так же под углом и ставим машинку в вертикальное положение.

Открываем крышку на фронтальной части головы. Видим уже знакомые нажиматель лапки и игловодитель. Берём нашу кисточку и чистим от пыли. Закрываем(можно винтик не закручивать, если не планируете на ней работать, а хотите дождаться постов с настройкой нажима лапки и игловодителя).

После этого смотрим на заднюю сторону головы, там есть круглое отверстие, тоже проходимся кисточкой для устранения возможной запыленности.

После очистки от пыли машинку нужно смазать. НИ ЗА ЧТО НЕ ИСПОЛЬЗУЙТЕ РАСТИТЕЛЬНОЕ ИЛИ ПОДОБНЫЕ МАСЛА. (Как бы смешно это не звучало, это просто предупреждение. Все люди взрослые, но кто вас знает:) ).

Я купила масло для швейных машин(стоимость ок.80-90 рублей). Смазка производится по капельке в дырочки на корпусе, так же я смазала двигающиеся механизмы под машинкой.

Всё, отлично, к настройке готовы.

Найдены возможные дубликаты

Супруга занимается пошивом одежды. Тоже недавно подобную технику восстановила. Только у нас с чугунной станиной и ножная была.

Говорит что специально для толстых тканей.

Недавно мама попросила помочь ей портьеры перешить немного. А машинка у нее вот такая же как в посте и ей уже 52 года, куплена была на декретные после рождения брата моего). И, кстати, я со школьных времен именно на ней шить училась. Но вот не шила на такой уже около 30-ти лет, а в этот раз пришлось. Честно говоря, я отвыкла уже крутить рукой ручку и все время по привычке хотелось нажимать ногой на педаль), а портьеру подправлять обеими руками. В общем, я оценила все блага прогресса. Но восхищает долговечность этих агрегатов, ведь мама этой машинкой пользовалась очень активно, особенно в советское время. Моя «Бернина» вряд ли столько проживет.

прикрутить электро привод к этому агрегату дело пары минут.

Кстати, был удивлён. На швейной машинке, которой по самым скромным прикидкам, лет около сорока, и отверстия под моторчик были и шкив для этого моторчика.

это для ножного управления, подходят современные моторчики. Уже тогда планировали модернизацию таких машинок. Но из всех копий и лицензий достойно у нас получился только КАМАЗ, наши швейные машинки хоть и копии Зингера, а в подметки ему не годятся. Капризные, легко ломаются, признают только одни руки, золотое дно для наладчиков. То ли дело или старинный Зингер или современные модели, хоть и пластик, а хрен им что сделается, главное не ронять и не бить по ним.

это вы кого то осчастливили, такие машинки на авито рублей за 200 отдают.

Я недавно такую за 10к видел, а средняя цена 2-3к

А настольные швейные машины Janome, Juke, Brother и так далее не попадают под критерии?

ей для кожи нужно, но описываемая в посте машина без переделки для кожи не годится. Там нужен более широкий шаг и мощная пружина на лапке. Для шага растачивают пластину закрывающую челночное устройство и меняют зубчатую пластину. Ну и убойная игла, особенно если нужно имитировать ручную прошивку, когда берут толстую нитку, эта машинка рассчитана на нитки номером 40, для кожи хорошо бы 10ку, а то и потолще.

Спасибо, я не поленился и полез в первый пост.

Можно было в начале текста сказать, что машинка нужна для кожи.

И да, нужен нормальный, стационарный аппарат. Но, как говорится, на вкус и на цвет.

ТС хочется поиграть в крутого механика. Я так машинку испортила, но это было в далеких 90х, когда был дефицит всего, включая деньги. Благо родители отнеслись к этому с пониманием. Нашла в книжке статью о переделке такой машины на машинку для шитья кожи, ну и переделала)) Правда в процессе научилась их чинить, но профит был не долгим, 90е закончились и на рынок хлынули качественные швейные машинки))

Ссылка на основную публикацию
Adblock
detector
